設備概述

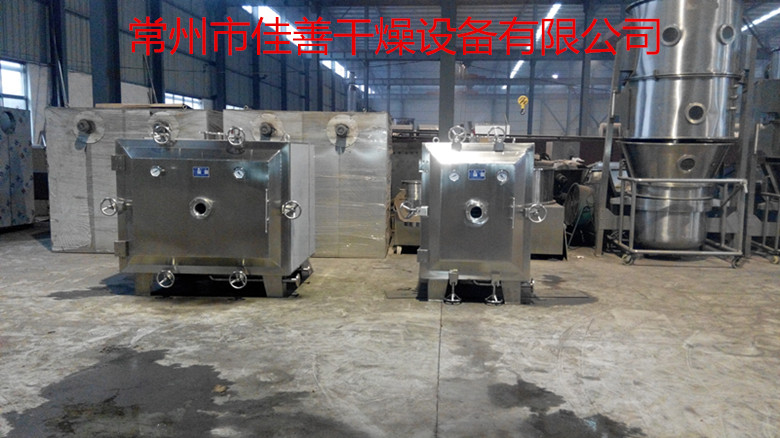

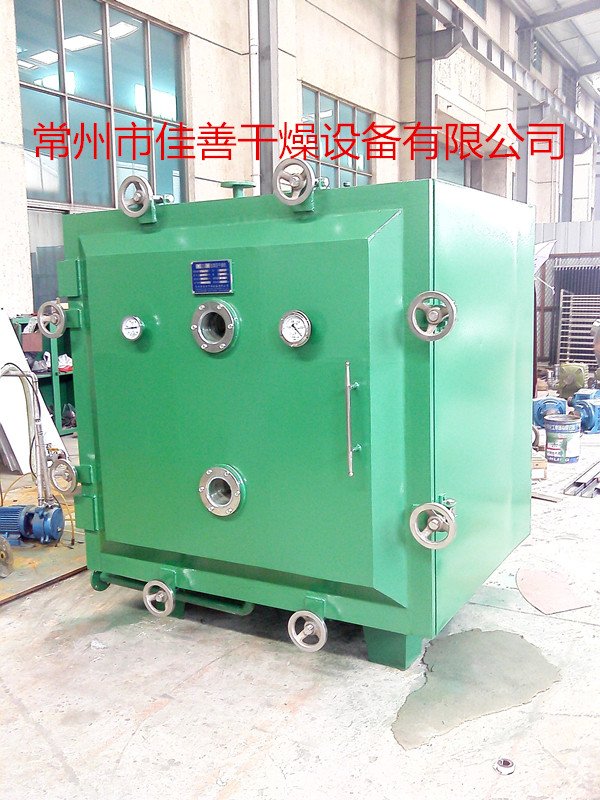

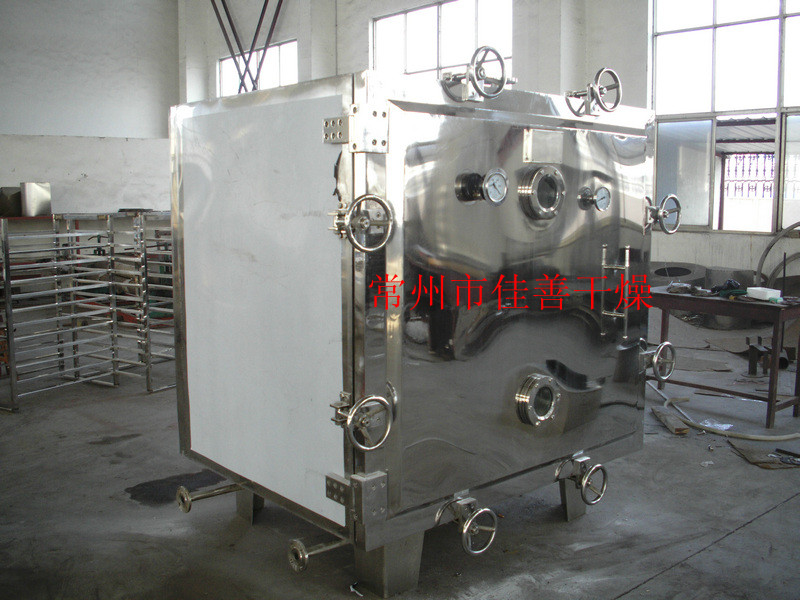

    　方形、圓筒靜態真空干燥機是將被干燥物料處于真空條件下進行加熱干燥。它利用真空泵進行抽氣抽濕，使工作室處于真空狀態，物料的干燥速率大大加快，同時也節省了能源。

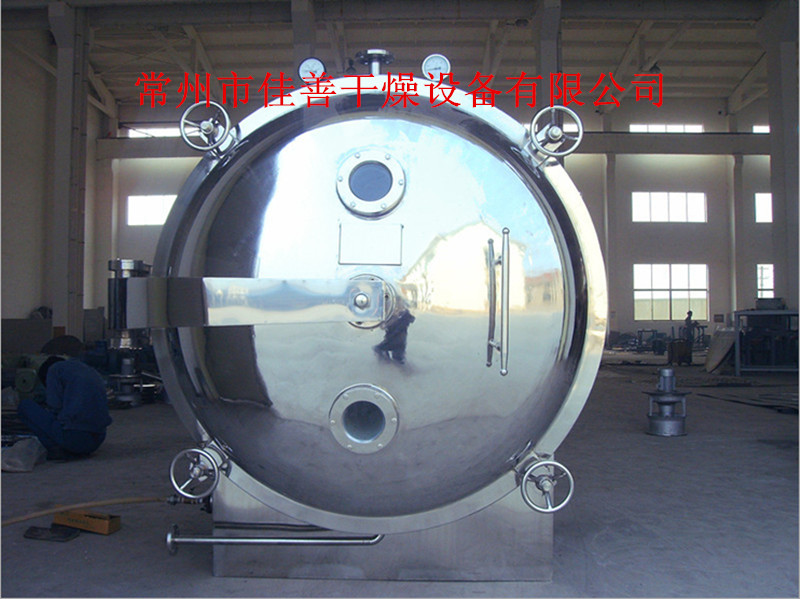

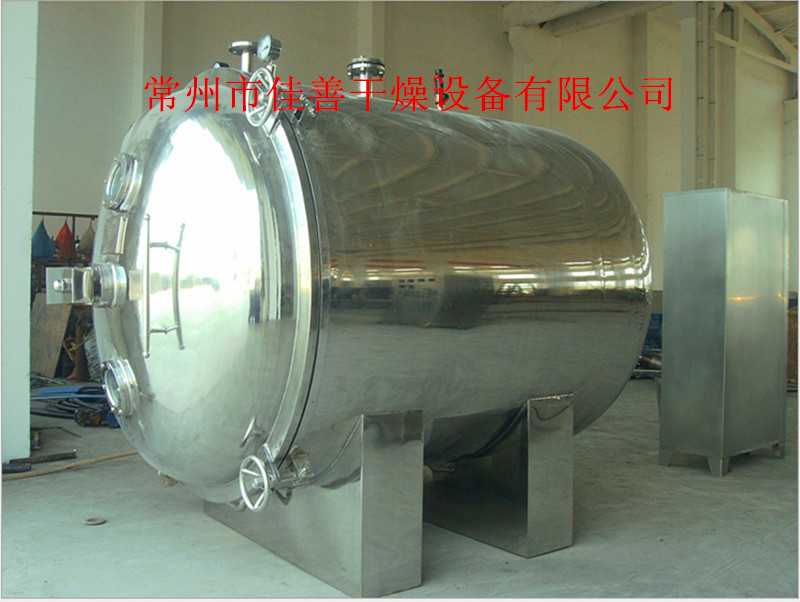

　　真空干燥機分為靜態干燥機和動態干燥機。YZG圓筒形、FZG方形真空干燥機屬于靜態式真空干燥機，SZG雙錐回轉真空干燥機屬于動態干燥機。物料在靜態干燥機內干燥時，物料處于靜止狀態，形體不會損壞，干燥前還可進行消毒處理；物料在動態干燥機內干燥時不停地翻動，干燥更均勻、充分。
　　真空狀態下物料溶劑的沸點降低，所以適用于干燥不穩定或熱敏性物料；真空干燥機有良好的密封性，所以又適用于干燥需回收溶劑和含強烈刺激、有毒氣體的物料。
　　真空干燥機已廣泛應用于制藥、化工食品、染料等行業，空氣符合藥品管理規范“GMP”要求。

主要特點

1真空干燥箱內外壁均為不銹鋼制造，內壁四周均用圓弧過渡:，為防冷凝水析出，中間有80mm保溫層；

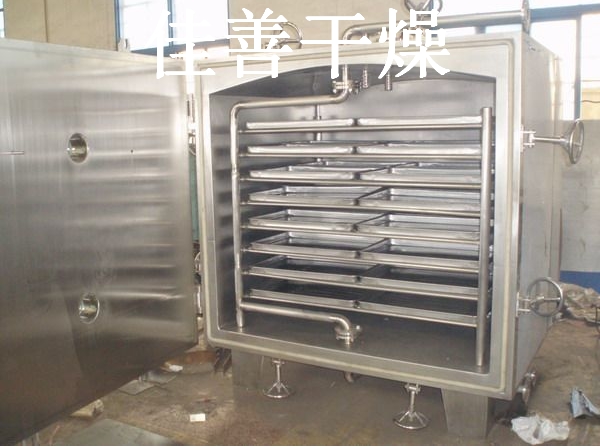

2加熱排管為φ18×2不銹鋼管，放置640x460x45標準烘盤;

3干燥箱頂部為圓弧形拱頂，能防止有冷凝水產生時，不掉落于烘盤內；

4干燥箱底部設有排污閥，能快速排盡箱內的污水；

5箱體上設有蒸汽滅菌口，打開閥門，能對箱體內部進行滅菌消毒處理；

6加熱排管布局科學合理，基本杜絕了箱體內的上下溫度差；

7獨特的門鉸鏈設計，開啟輕便靈活，密封穩定；

8烘門拉手，視鏡座，手輪均為不銹鋼制作；

9箱體上設有安全閥，視鏡，使操作更加簡單，安全。
　

結構示意圖

技術參數：

名稱\規格	YZG-600	YZG-800	ZG-1000	YZG-1400A	FZG-15
箱內尺寸 (mm)	φ600x976	φ800x1247	φ1000x1527	φ1400x2054	φ1500x1400x1220
干燥箱外形尺寸 (mm)	1135x810 x1020	1700x1040 x1335	1693x1190 x1500	2386x1675 x1920	1513x1924 x2060
烘架層數	4	4	6	8	8
層間距離 (mm)	81	82	102	102	122
烘盤尺寸	310x600x45	460x640x45	500x410x45	460x640x45	460x640x45
烘盤數	4	8	12	32	32
烘架管內使用壓力(MPa)	≤0.784	≤0.784	≤0.784	≤0.784	≤0.784
烘架使用溫度(℃)	-35-150	-35-150	-35-150	-35-150	-35-150
箱內空載真空度 (Pa)	1333(10托)	1333	1333	1333	1333
在 -0.1Mpa，加熱溫度 110℃時，水的汽化率(kg/m2xh)	7.2	7.2	7.2	7.2	7.2
用冷凝器時，真空泵型號、功率 (kw)	2x-15   2KW	2x-30A  3KW	2x-30A  3KW	2x-70A 5.5KW	2x-70A  5.5KW
不用冷凝器時，真空泵型號、功率 (kw)	SZ-2  4KW	SK-3  5.5KW	JSJZ-70  7KW	JZJS-70  7KW	JZJS-70  7KW
干燥箱重量	250	600 <, /P,>	800	1400	2100

　　注：SZ水環式真空泵可與機械增壓泵聯用，以提高真空度。
　　訂貨須知：
　　1.訂貨時請根據干燥物料的物性、初含水率、終含水率、溫度、真空度、干燥量、干燥時間等因素選擇合適的真空干燥器。同一種型號的真空干燥機中分別有蒸氣、熱水、導熱油、電加熱四種加熱方式。例如為了增加干燥量，可適當增加烘架層數，請及時向我廠提出。
　　2.是使用說明書上述及的真空干燥系統中的附件，我廠均可為用戶提供和安裝、請在訂貨時說明。
　　3.本廠可對用戶提出的真空干燥系統中的特殊要求提供設計、制造與安裝。
　　4.本廠設備對用戶實行三保，一切配件，長期提供，敬請用戶放心。
